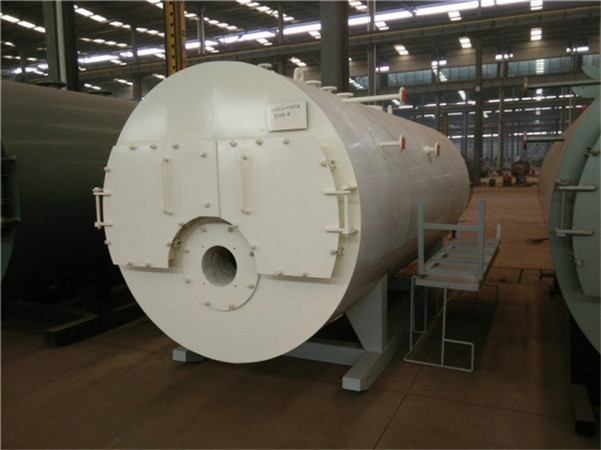

工作原理 　　1、三回程结构：采用国际流行的锅壳式三回程、全湿背结构，燃烧室大容积设计，使燃烧更加充分。燃料在炉胆内微正压燃烧，高温烟气沿炉胆向后经回燃室转折180°进入烟道管束，经压迫式前烟箱再转折180°进入第二管束，经过对流换热后排入大气。 　　2、波形炉胆：燃烧室采用全波纹炉胆结构，既强化了烟气的扰动，又增大了辐射传热面积;既增加了炉胆的刚度，又有效的减弱了炉胆的膨胀应力;既增强传热效果，又促进了燃料在炉膛内的燃烧。 　　3、独特的烟管与管板的焊接工艺：采用先预胀再全焊，然后再胀接的先进工艺，既防止了管间隙腐蚀，又增强了焊接强度;采用高传热系数的螺纹烟管，强化对流传热效果，降低排烟温度，提高锅炉的热效率。 　　4、对称活动铰接前、后烟门：开启方便，便于检修，清理。 　　5、锅炉采用湿背式结构，全扳边对接焊缝，可靠性能高，维修费用底。 　　6、后视装置的设计，便于观察燃烧状况。 　　7、设计超温、超压、缺水、检漏、熄火等多种保护功能，锅炉运行安全可靠。 技术参数 型号 WNS 4-1.25 (1.6)-Y(Q) WNS 5 -1.25 (1.6)-Y(Q) WNS 6-1.25 (1.6)-Y(Q) WNS 8 -1.25 (1.6)-Y(Q) WNS 10 -1.25 (1.6)-Y(Q) WNS 15 -1.25 (1.6)-Y(Q) WNS 20 -1.25 (1.6)-Y(Q) 项目 参数 额定热功率(MW) 4 5 6 8 10 15 20 额定工作压力（MPa） 1.25(1.6) 出水/回水温度（℃） 194(204) 锅炉设计效率（%） 85%-92% 水容积（m3） 7.14 10 10.2 13.9 16.7 30 30 满水重量（t） 22(23.5) 24.7(26) 25.5(26.5) 32.5(34.5) 38(42) 74(78) 78(82) 耗电功率(KW) 22.2 34.4 34.4 36 36 72 72 电源（V） 380 适用燃料 轻油、天然气、重油、城市煤气、石油液化气 计算耗量： 轻油(kg/h) 天然气(m3/h) /重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h) 272/328/ 280/736/ 105 241/413/ 352/922/ 131 382/429/ 377/972/ 139 482/429/ 377/972/ 139 603/715/ 628/1620 /231 904/1075/ 942/2430/ 347 1206/1430/ 1256/3240/ 462 长×宽×高（mm） 5600×3300 ×2880 6020×3300 ×3060 7200×3300 ×3060 7300×3300 ×3060 7400×3300 ×3060 8100×4200 ×4100 8500×4500 ×4100 安 装 尺 寸 进/出口阀口径（mm） 100 125 125 150 150 200 200 排污阀口径 （mm） 2×40 2×40 2×40 2×40 2×40 2×40 40 安全阀口径 （mm） 2×50 50×80 50×80 2×80 2×80 2×80 2×100 烟囱口径ф （mm） 530 530 530 680 380 1000 1200
